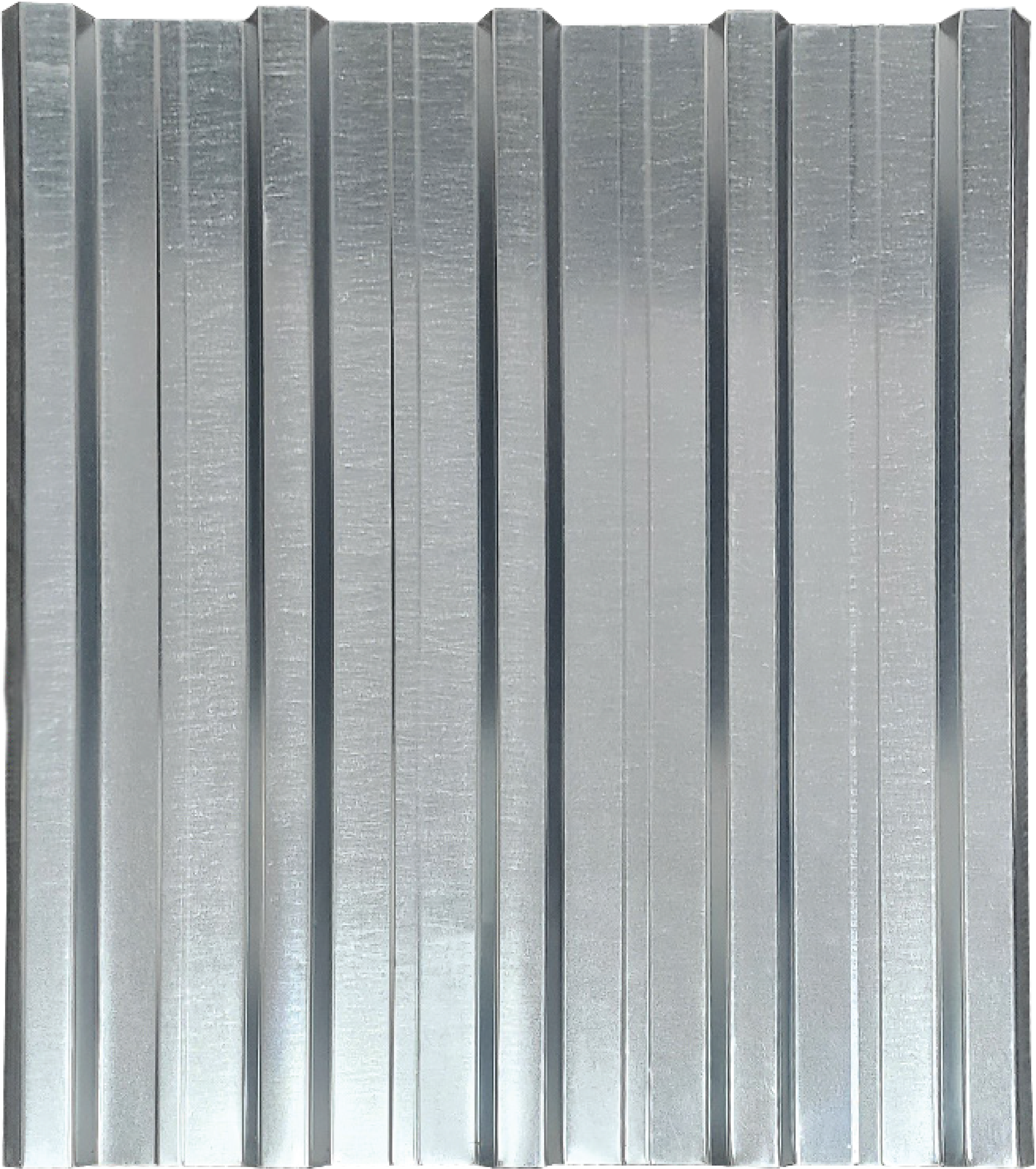

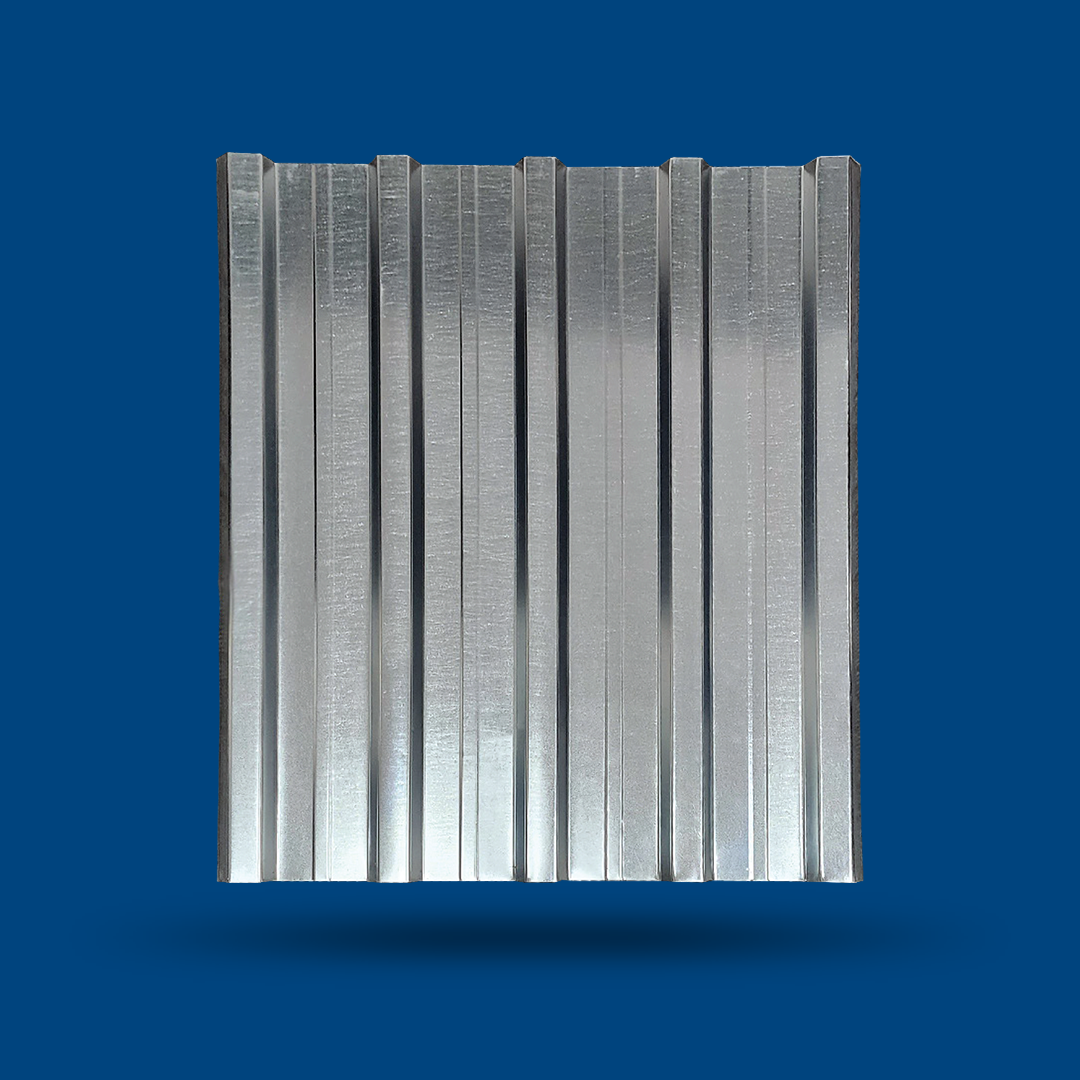

Tôle trapézoïdale galvanisée 27/200

Caractéristiques en vedette

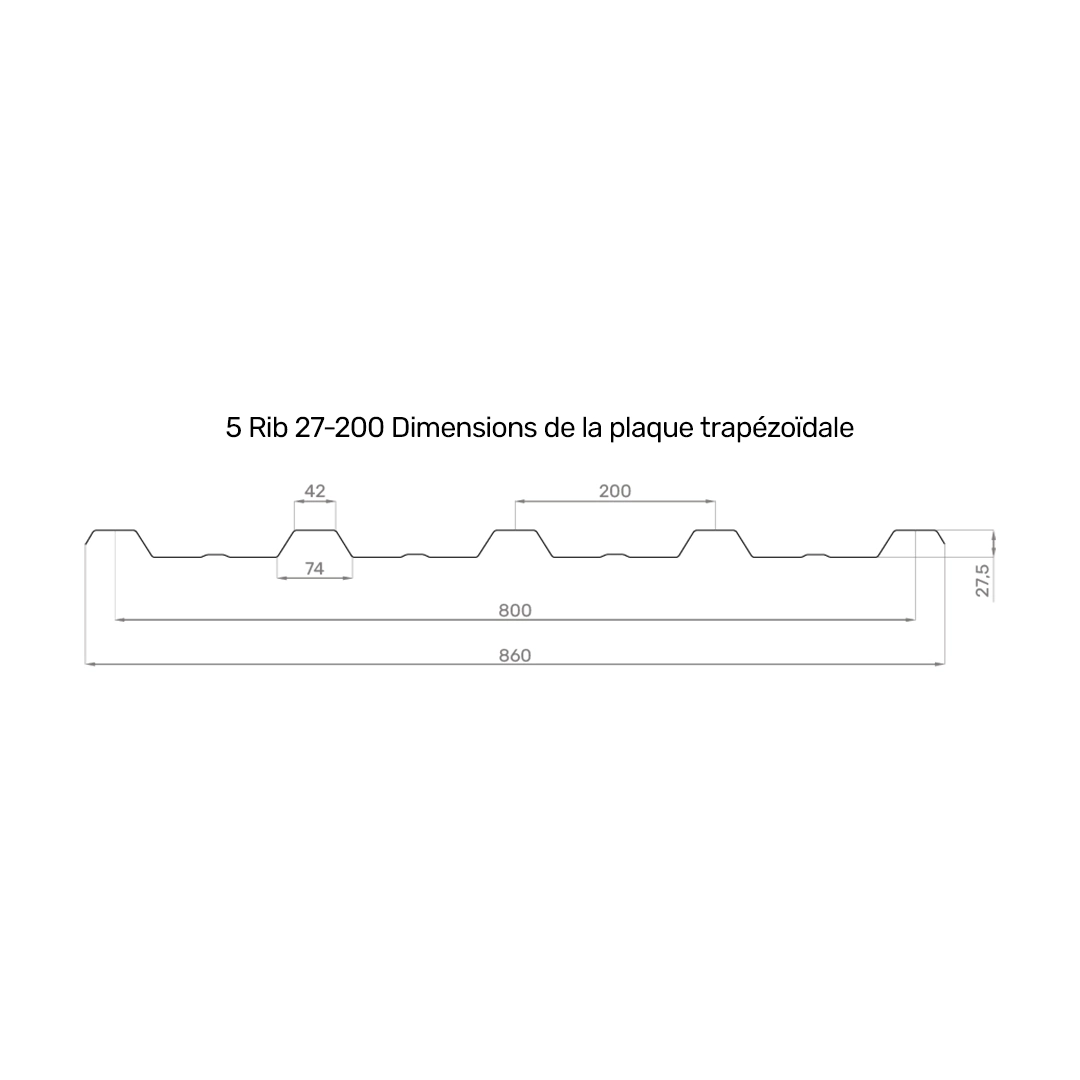

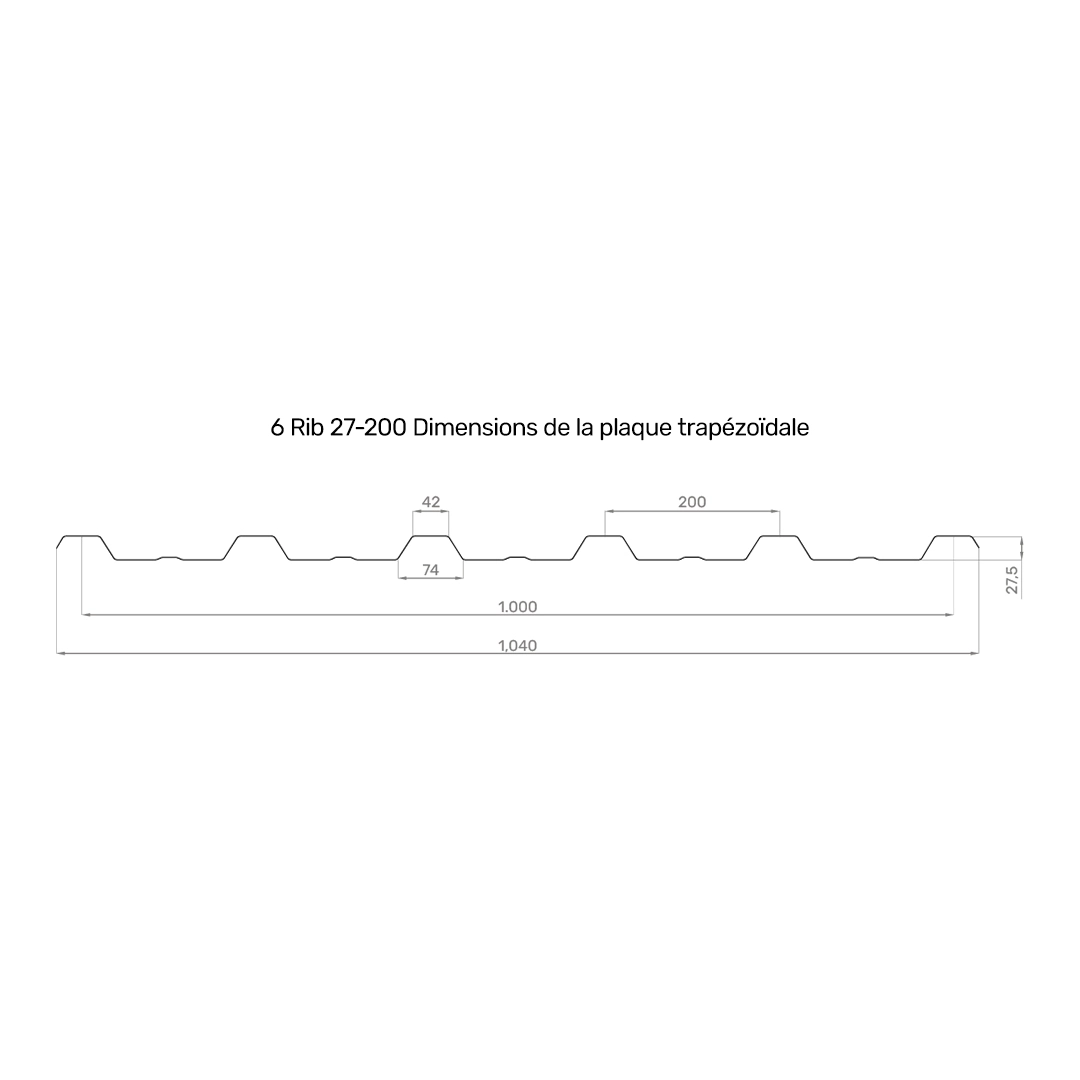

C'est la formation de tôles galvanisées et prélaquées en rouleau sous la section 27/200. Elles sont produites avec 5 ou 6 nervures. La largeur nette d'application du trapèze 27/200 à 5 nervures est de 800 mm, tandis que celle du trapèze 27/200 à 6 nervures est de 1000 mm. Elles peuvent être utilisées sur les toits et les façades.

Contact

Caractéristiques techniques

Charges de propagation que peuvent supporter les tôles trapézoïdales 27/200 (kg/m²)

Poids des tôles trapézoïdales 27/200

Épaisseur	0,30 – 1,20 mm
Largeur Min/Max	860 - 1040 mm
Hauteur	100 – 13000 mm
Épaisseur du revêtement	50 – 350 gr/m² (Total des deux surfaces)
Type d'acier	Aciers adaptés à la formage à froid (DX51D+Z, DX52D+Z, DX53D+Z, DX54D+Z, DX56D+Z) Aciers structurels non alliés (S220 GD+Z, S250 GD+Z, S280 GD+Z, S320 GD+Z, S350 GD+Z)
Peinture	Desired Color Selection in the RAL Catalog
Type de peinture	Polyester, Pvdf, Plastisol, PVC

Portée de la panne (m)	0.30	0.35	0.40	0.45	0.50	0.55	0.65	0.75	0.85	0.95	1.05	1.25
1.00	355	415	473	533	593	652	770	889	1009	1127	1187	1425
1.10	294	343	391	440	490	538	637	734	833	931	981	1177
1.20	246	288	329	370	411	452	536	617	701	782	824	989
1.40	181	211	241	272	302	332	393	453	515	575	605	726
1.50	158	185	211	237	264	290	343	396	449	501	528	634
1.80	110	128	146	165	183	201	238	275	312	348	367	440
2.00	89	104	119	134	149	163	193	223	252	282	297	356
2.20	73	86	98	110	123	135	160	184	209	233	245	295
2.40	62	72	82	93	103	113	134	155	175	196	206	248
2.50	57	67	76	86	95	104	124	142	162	181	190	228
2.80	45	53	61	68	76	83	98	114	129	144	152	182
3.00	39	46	53	59	66	72	86	99	112	125	132	158

*La contrainte de sécurité = 1200 kg/cm² est calculée selon la forme de la poutre continue. Il n'y a pas de charge ponctuelle appliquée.
**Pour afficher la suite du tableau sur votre appareil mobile, faites glisser lentement votre écran vers la gauche.

Épaisseur de la tôle galvanisée (mm)	0.30	0.35	0.40	0.45	0.50	0.60	0.70	0.80	0.90	1.00	1.20
Poids par mètre de longueur(kg/m)	2.36	2.75	3.14	3.53	3.93	4.71	5.50	6.28	7.07	7.85	9.42
Poids de la zone d'application(kg/m2)	2.94	3.43	3.93	4.42	4.91	5.89	6.87	7.85	8.83	9.81	11.78

*Pour afficher la suite du tableau sur votre appareil mobile, faites glisser lentement votre écran vers la gauche.
