Caractéristiques en vedette

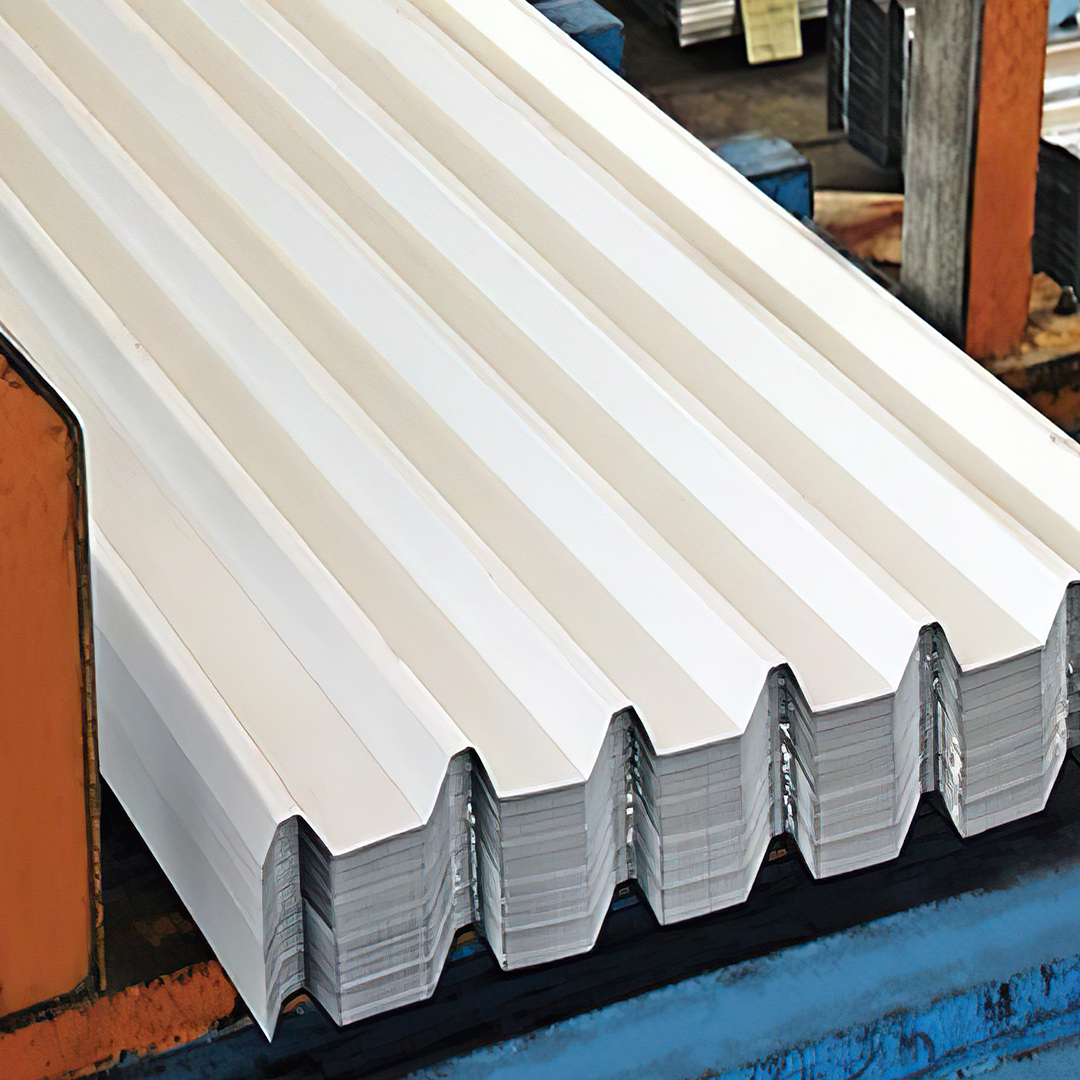

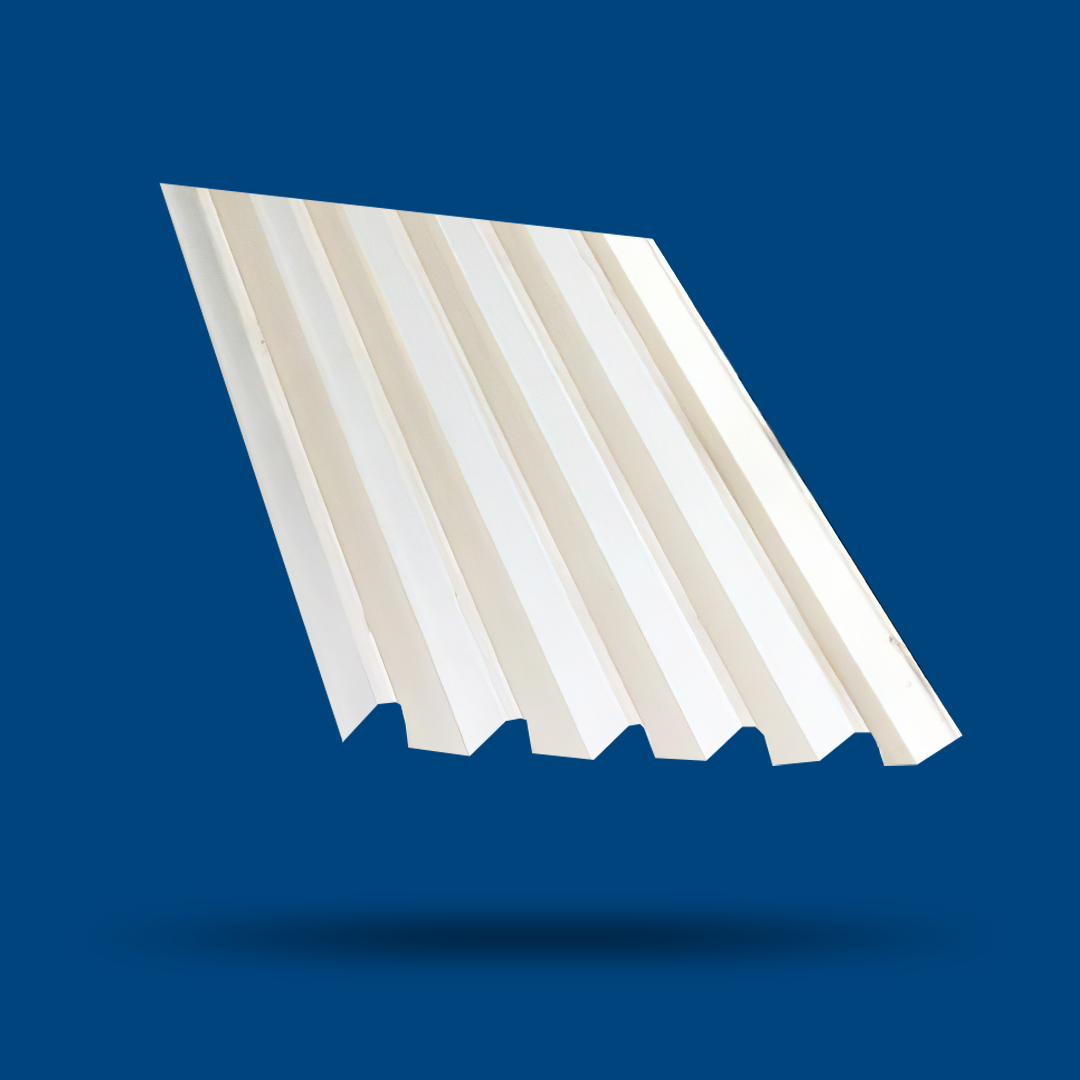

Il s'agit d'une plaque trapézoïdale fabriquée à partir de tôle galvanisée ou galvanisée pré-peinte par immersion à chaud.

Elle est fabriquée sous la forme d'une section 38/151 mm avec 6 ou 7 nervures.

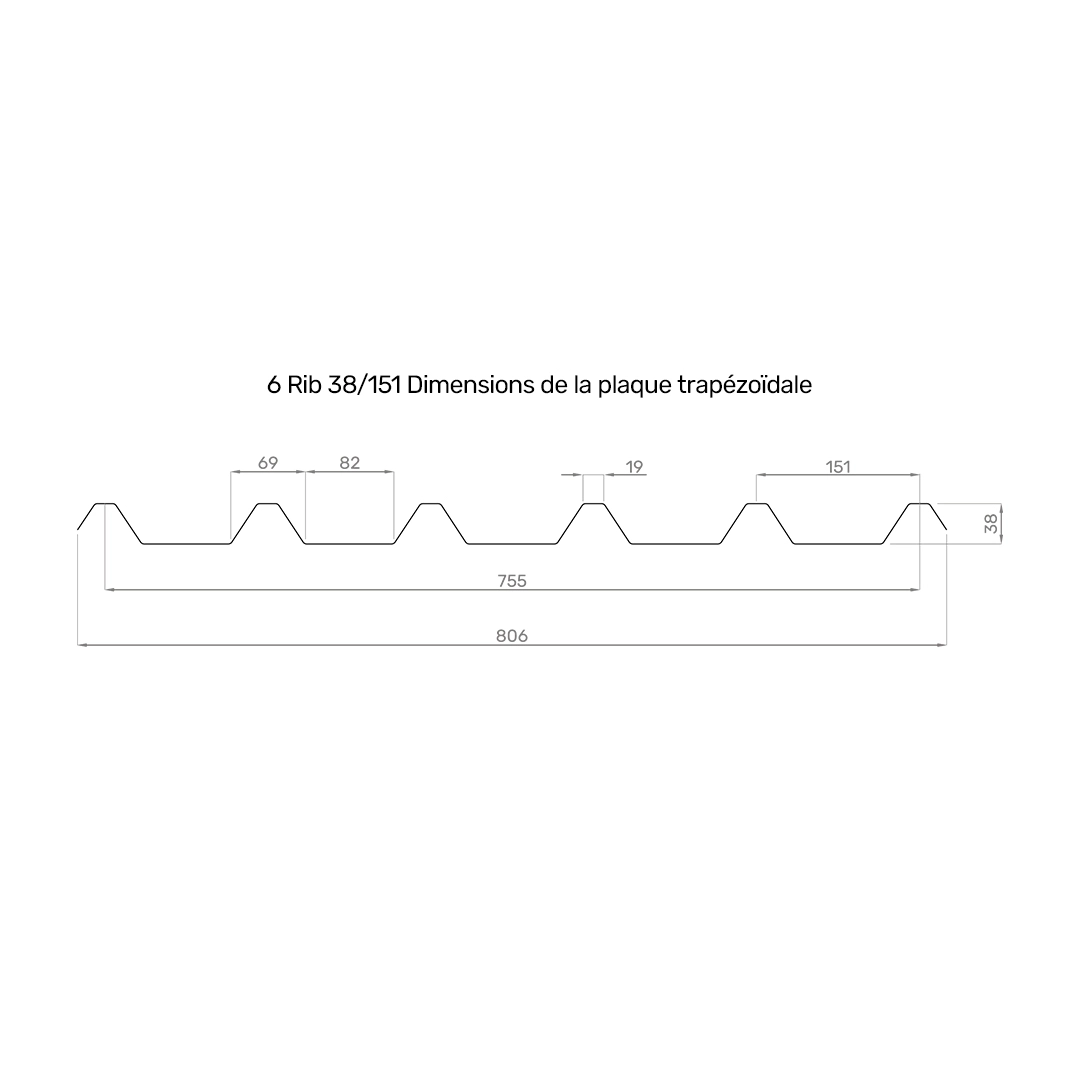

Largeur nette d'application de la plaque trapézoïdale 38/151 mm avec 6 nervures: 755 mm

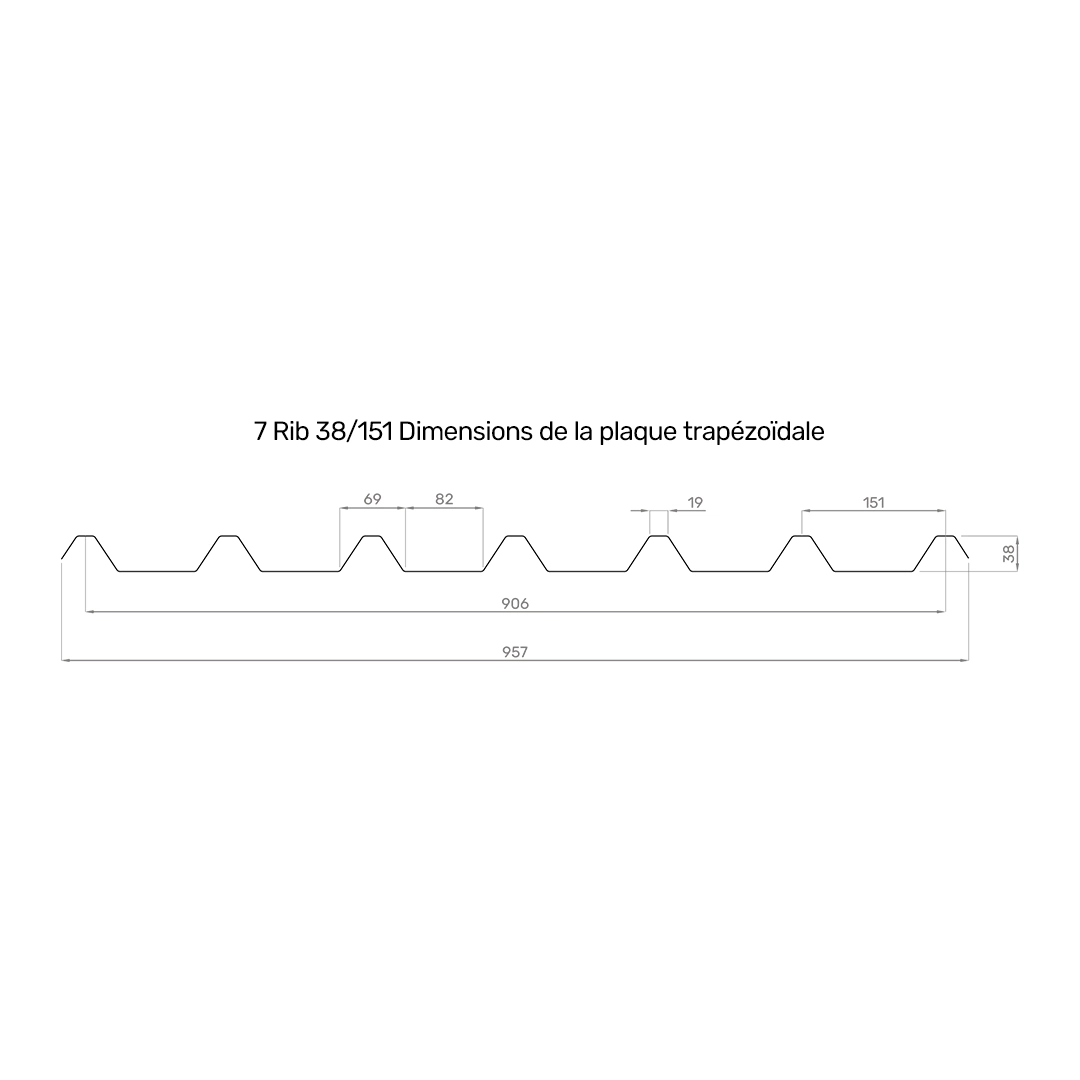

Largeur nette d'application de la plaque trapézoïdale 38/151 mm avec 7 nervures: 906 mm

Contact

Spécifications techniques de la plaque trapézoïdale galvanisée 38/151
Les charges réparties que les tôles trapézoïdales 38/151 peuvent supporter

Épaisseur 0,50 – 0,80 mm
Largeur 806 - 957 mm
Longueur 100 – 13000 mm
Épaisseur du revêtement (total des deux surfaces) 50 – 350 gr/m2
Type d'acier Acier adapté à la formage à froid(DX51D+Z, DX52D+Z, DX53D+Z, DX54D+Z, DX56D+Z)
Acier de construction non allié (S220 GD+Z, S250 GD+Z, S280 GD+Z, S320 GD+Z, S350 GD+Z)
Type de peinture Polyester, Pvdf, Plastisol, PVC
Options de couleur Peut être produit dans tous les codes RAL.

Épaisseur de la tôle (mm) Grande ouverture
200 cm 250 cm 300 cm 325 cm
0,50 140 89 62 ---
0,60 175 111 70 ---
0,70 209 134 93 66
0,80 244 156 109 80
Limites de charge kg/m²
Valeurs limites L/200
