Agraf Ölçüleri

Agraf Ölçüleri

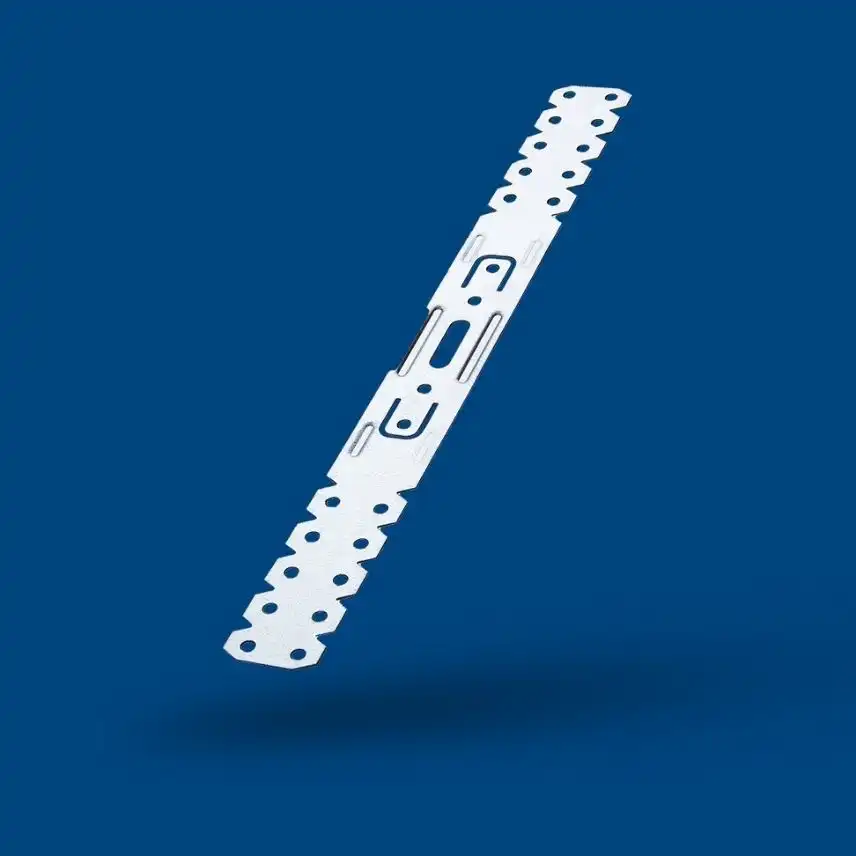

Agraf ölçüleri, asma tavan sistemleri ve giydirme duvar uygulamaları gibi alanlardaki farklı ihtiyaçlara uygun şekilde boyutlandırılmıştır. Standart olarak 7 cm, 12 cm, 15 cm, 20 cm, 25 cm ve 30 cm uzunluklarında üretilen bu ürünler, montaj sırasında ölçü hassasiyetini sağlamaya yardımcı olur. Sıcak daldırma galvanizli çelikten, soğuk şekil verme yöntemiyle imal edilmeleri sayesinde uzun ömürlü ve dayanıklıdır.

Agraf ölçüleri, ürünün işlevselliğini ve yapısal özelliklerini tanımlayan değerlerdir. Agraflar, DX51D kalitesindeki çelikten imal edilmekte olup üzerlerinde Z100 seviyesinde galvaniz kaplama bulunur. Bu yapı, A1 sınıfı yangın direnci sunarken, ≥140 N/mm² akma dayanımıyla sağlam bağlantı imkânı tanır. Paketleme şekli ise 100 adet/bağ olacak şekilde standartlaştırılmıştır. Bu yapı sistemi, duvar ve tavan arasında dayanıklı ve düzgün bir birleşim oluşturmak isteyenler için ideal bir çözümdür.

Agraf Ölçüleri Nelerdir?

Ana taşıyıcı Tavan C profillerinin tavan ile bağlantısını sağlamak veya giydirme duvar sistemlerinde düşey profillerin duvara bağlantısını sağlamak amacıyla kullanılan bağlantı elemanıdır. Bu yapı elemanı, asma tavan sistemlerinde, giydirme duvar ve bölme duvar uygulamalarında kullanıma uygundur.

Agraf ölçüsü, her uygulamanın yapısal detaylarına bağlı olarak farklılık gösterebilir. Agraf boyu, kullanılan profile ve taşıyıcı sisteme göre belirlenmektedir. Bu ölçüyü belirlemede en önemli faktörler arasında alan yüksekliği, taşıyıcı profil tipi ve askı sistemi yer alır.

Agraf ölçüleri ve teknik özellikleri şöyledir:

  • Agraf eni: Sisteme entegre olan C profillerle uyumlu olacak şekilde tasarlanır.
  • Kullanım tipine göre 7 cm ile 30 cm arasında değişen uzunluklara sahiptir.
  • Standart agraf ölçüleri: 70 mm, 120 mm, 150 mm, 200 mm, 250 mm, 300 mm

Peki, agraf mesafesi nedir? 1000–1200 mm arasında konumlandırılan taşıyıcı profillerin yerleşim aralığı, uygulamanın gerektirdiği sisteme göre farklılık gösterebilir. Bu aralık, yapının statik yük dağılımına ve tavan kotuna göre optimize edilmelidir.

Agraf ölçülerine dair doğru seçimler, yapı sistemlerinde hem teknik uyumu hem de uzun vadeli performansı doğrudan etkiler. UMS Metal, agraflı sistemlerde sunduğu çeşitlendirilmiş ölçüler ve üretim hassasiyetiyle farklı yapı projelerine güvenilir çözümler sağlamaktadır.

Agraf hakkında detaylı bilgiye ulaşmak için Agraf Modelleri blog yazımıza göz atabilirsiniz. Projeniz için doğru agraf ölçüsünü belirlemek ve teknik destek almak için UMS Metal’in uzman ekibiyle hemen iletişime geçin.
