Fibercement ve alçı esaslı dış cephe kaplamalarında hangi profiller tercih edilir? Fibercement ve alçı esaslı dış cephe kaplamalarında kullanılacak profiller, tercih edilen levhanın özelliklerine göre belirlenir. Çimento bazlı bir malzeme olan fibercement levhaların uygulanmasında M profil sistemleri kullanılır. M profiller, çimento esaslı levhaların güvenli şekilde sabitlenebilmesi için gerekli taşıyıcı yüzeyi oluştururken, uygulamanın yapısına göre J profil ve L braket gibi yardımcı elemanlardan da yararlanılır.

Fibercement ve alçı esaslı dış cephe kaplamalarında hangi profiller tercih edilir?  Alçı esaslı dış cephe kaplamalarında ise CT profil sistemleri tercih edilir. CT profiller, L braketlere bağlanarak dış cephede kullanılacak alçı levhaların monte edilebileceği sağlam bir taşıyıcı yüzey meydana getirir. Bu nedenle profil seçiminin ilk aşamasında kullanılacak kaplama levhasının çimento esaslı mı yoksa alçı esaslı mı olduğu belirlenmelidir. Fibercement levhalarda M profil sistemi, alçı esaslı dış cephe levhalarında ise CT profil sistemi uygun seçenekler arasında değerlendirilir.

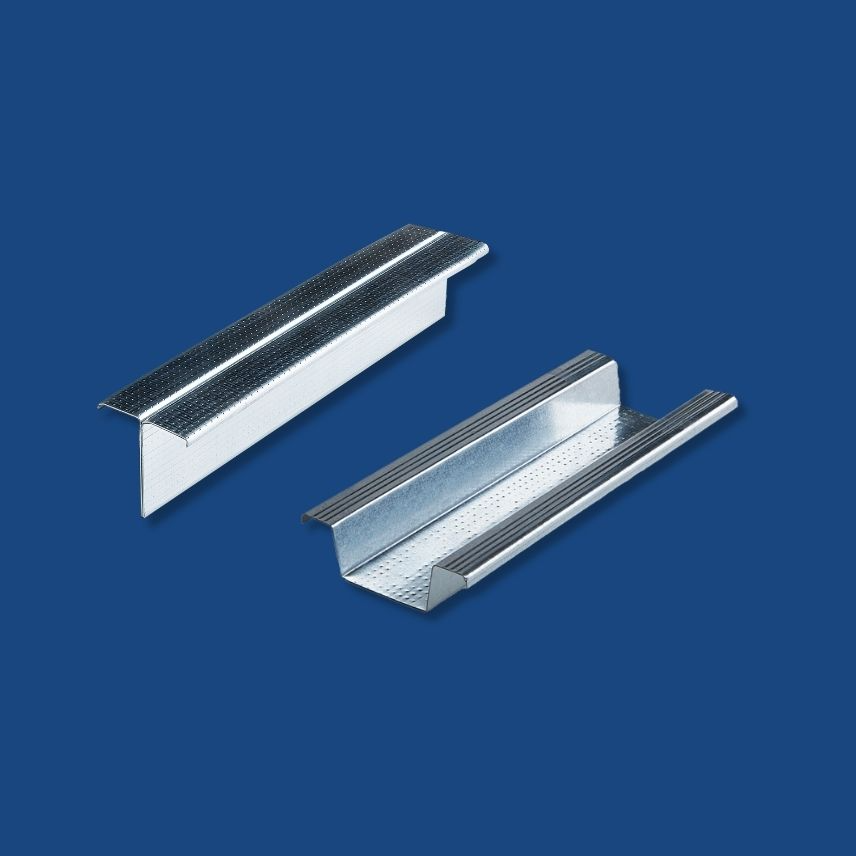

Fibercement Dış Cephe Kaplamalarında Kullanılan Profiller

Fibercement dış cephe sistemlerinde, çimento esaslı levhaların cephe üzerinde güvenli ve düzgün şekilde taşınabilmesi için metal alt konstrüksiyon kullanılır. Sistemin ana taşıyıcı yüzeyini M profil oluşturur. M profiller dikey yönde konumlandırılarak fibercement levhaların sabitleneceği taşıyıcı yüzeyi oluşturur. Profil seçimi sırasında levhanın boyutları, cephe üzerindeki yerleşimi ve projede belirtilen uygulama detayları birlikte göz önünde bulundurulmalıdır.

Fibercement dış cephe sisteminin oluşturulmasında kullanılan başlıca elemanlar şunlardır:

  • M profil: Çimento esaslı levhaların sabitlendiği dikey taşıyıcı yüzeyi meydana getirir. Uygulamaya bağlı olarak farklı kesit ve kalınlık seçenekleri tercih edilebilir.
  • J profil: L braketlere bağlanarak yatayda M profillere taşıyıcı bir yüzey oluşturur.
  • L braket: Dübel ve vida kullanılarak yapıya monte edilir ve taşıyıcı profillerin bağlanacağı mesnet görevini üstlenir.
  • L köşe cephe profili: Levhaların köşe birleşimlerinde dayanımı desteklemek amacıyla kullanılan, taşıyıcı niteliği bulunmayan tamamlayıcı profildir.

M profilli dış cephe uygulamalarında profil mesafeleri ile bağlantı noktalarının düzeni, sistemin özelliklerine ve uygulama koşullarına göre belirlenir. Uygulama kataloğunda J profil için maksimum 1000 mm, M profil için ise maksimum 625 mm aralık öngörülmektedir. Bu yerleşim sayesinde alt konstrüksiyon, fibercement levhaların cephe yüzeyinde dengeli şekilde desteklenmesine ve uygun bağlantılarla sabitlenmesine olanak sağlar.



M Profil ile Yapılan Dış Cephe Uygulaması

M profil kullanılan dış cephe uygulamaları, fibercement gibi çimento esaslı levhaların metal alt konstrüksiyon üzerine monte edildiği sistemlerdir. Bu uygulamada L braketler yapıya sabitlenerek bağlantı noktalarını oluştururken, J profiller yatay, M profiller ise dikey yönde taşıyıcı yüzey görevi görür. Bu şekilde dış cephe kaplama levhalarının monte edileceği düzenli ve sağlam bir alt konstrüksiyon hazırlanır.

Uygulama sırasında M profiller, J profillere bağlanarak cephe düzlemine uygun şekilde konumlandırılır. Katalogda belirtilen uygulama ölçülerine göre J profiller arasındaki mesafe en fazla 1000 mm, M profiller arasındaki mesafe ise en fazla 625 mm olacak şekilde düzenlenir. Çimento esaslı dış cephe levhaları M profillere sabitlenirken bağlantılarda kullanılacak vida aralıkları ve levhalar arasında bırakılması gereken derz boşlukları gibi detayların da uygulama esaslarına uygun olması gerekir.

Dış cephe kaplama sistemlerinde profil seçimi yapılırken taşıyıcı konstrüksiyonun özellikleri ile kullanılacak levhanın ihtiyaçları birlikte değerlendirilmelidir. M profil, fibercement gibi çimento esaslı levhaların kullanıldığı dış cephe uygulamalarında tercih edilebilen profil türlerinden biridir. Profilin kesit ve kalınlık seçenekleri, projenin gerektirdiği uygulama koşullarına göre belirlenebilir.

Dış cephe sisteminin sağlıklı şekilde uygulanabilmesi için profillerin doğru konumlandırılması ve bağlantı noktalarının uygun biçimde sabitlenmesi gerekir. Profil aralıkları, bağlantı detayları ve levhaların montaj düzeni projenin gerekliliklerine uygun olarak hazırlanmalıdır. M profil uygulaması ile ilgili daha ayrıntılı bilgilere ilgili içeriğimiz üzerinden ulaşabilirsiniz.

M Profil ile Yapılmış Dış Cephe Sistem Sınır Değerleri

M profil ile yapılan dış cephe uygulamalarında profil ve bağlantı elemanlarının yerleşimi, sistemin düzenli kurulabilmesi için belirli sınır değerler içinde planlanır. L braketlerin yatay ve düşey doğrultudaki konumu, J profil aralığı, M profil aralığı ve levha bağlantılarında kullanılacak vida mesafesi birlikte değerlendirilmelidir.

Sistem Elemanı

Sınır Değeri

L Braket Aralığı – Yatay

En fazla 1000 mm

L Braket Aralığı – Düşey

En fazla 1000 mm

J Profil Aralığı

En fazla 1000 mm

M Profil Aralığı

En fazla 625 mm

Çimentolu Levha Vida Aralığı

En fazla 400 mm

Bu ölçüler, fibercement gibi çimento esaslı levhaların uygulanacağı taşıyıcı yüzeyin belirli bir düzende oluşturulmasına yardımcı olur. Profil aralıklarının uygulama öncesinde doğru belirlenmesi, levhaların M profillere uygun noktalardan sabitlenmesini ve cephe düzleminin korunmasını destekler. Projenin ölçüleri ve kullanılan kaplama levhasının özellikleri de uygulama planına dahil edilmelidir.

M Profil ile Yapılmış Dış Cephe Sistemi Analizi

M profil ile yapılmış dış cephe sistemi analizi, belirli bir uygulama alanında ihtiyaç duyulabilecek profil, kaplama ve bağlantı elemanlarının miktarlarını karşılaştırmayı sağlar. Hesaplamada 600 mm ve 400 mm aks aralıkları ayrı değerlendirilerek profil sıklığındaki değişimin malzeme ihtiyacına etkisi gösterilir.

Malzeme

600 mm Aks Aralığı

400 mm Aks Aralığı

Çimentolu Levha

9,45 m²

9,45 m²

M Profil

17,1 m

25,2 m

J Profil

14,4 m

14,4 m

L Braket

25 adet

36 adet

Çelik Dübel

50 adet

72 adet

Matkap Uçlu Vida

50 adet

72 adet

Borazan Vida 25

135 adet

180 adet

400 mm aks aralığında M profil, L braket ve bağlantı elemanı ihtiyacının 600 mm aks aralığına göre arttığı görülür. Veriler 2,50 m yüksekliğinde 9 m² giydirme duvar ve %5 fire dikkate alınarak hazırlanmıştır. Gerçek malzeme miktarları ise cephe ölçülerine ve proje detaylarına göre değişebilir.

Alçı Esaslı Dış Cephe Kaplamalarında Tercih Edilen Profiller

Alçı esaslı dış cephe kaplamalarında, dış cepheye uygun alçı levhaların monte edilebilmesi için öncelikle uygun bir metal alt konstrüksiyon hazırlanır. Bu sistemin taşıyıcı yüzeyini CT profil oluşturur. CT profiller, L braketlere bağlanarak dikey yönde konumlandırılır ve dış cephe levhalarının sabitleneceği taşıyıcı yüzeyi meydana getirir. Sistem içerisinde kullanılacak elemanların belirlenmesinde levhanın özellikleri, cephe ölçüleri ve uygulama şekli birlikte değerlendirilmelidir.

Alçı esaslı dış cephe sistemlerinde kullanılan temel profil ve bağlantı elemanları şunlardır:

  • CT Profil: Dikey olarak konumlandırılarak dış cepheye uygun alçı levhaların sabitlenebileceği taşıyıcı yüzeyi oluşturur.
  • L Braket: Yapıya monte edilerek CT profillerin cephede sabitlenmesini ve taşıyıcı sistem içerisinde konumlandırılmasını sağlayan bağlantı elemanıdır.
  • L Köşe Cephe Profili: Levhaların köşe bölümlerinde dayanımı desteklemek için kullanılan, taşıyıcı özelliği bulunmayan tamamlayıcı profildir.

Bu elemanların bir arada kullanılmasıyla alçı esaslı levhaların monte edileceği düzgün ve dengeli bir alt konstrüksiyon oluşturulur. Profil konumları ve bağlantı mesafeleri belirlenirken cephe yüksekliği, uygulama koşulları ve projede yer alan detayların birlikte değerlendirilmesi gerekir.

CT Profil ile Yapılan Dış Cephe Uygulaması

CT profil kullanılan dış cephe sistemleri, dış ortam koşullarına uygun alçı esaslı levhaların metal alt konstrüksiyon üzerine monte edildiği uygulamalardır. Sistemde L braketler ana yapıya sabitlenirken CT profiller bu braketlere dikey yönde bağlanarak alçı levhaların monte edileceği taşıyıcı yüzeyi oluşturur. Bu uygulama sayesinde dış cephede levhaların yerleştirilebileceği düzgün bir alt yapı hazırlanır.

Profil seçiminin doğru yapılması, kullanılacak levhanın özellikleri kadar bağlantı sisteminin sağlıklı oluşturulması açısından da önem taşır. Dış cephede tercih edilecek profilin taşıyıcı sistemin ihtiyaçlarına, cephe ölçülerine ve uygulanacak alçı esaslı levhanın özelliklerine uygun olması gerekir.

CT profil, alçı esaslı dış cephe uygulamalarında kullanılabilecek taşıyıcı profil seçeneklerinden biridir. L braketlere bağlanan CT profiller, alçı levhaların dikey yönde sabitlenmesi için gerekli taşıyıcı yüzeyi sağlar.

Uygulama aşamasında profillerin cephe yüzeyine göre düzgün şekilde hizalanması ve bağlantı noktalarının proje kapsamında belirlenen ölçülere uygun olarak oluşturulması gerekir. Böylece levhaların profillere doğru noktalardan monte edilmesi ve dış cephe kaplamasının düzenli bir yüzey oluşturması desteklenir.

CT Profil ile Yapılmış Dış Cephe Sistem Sınır Değerleri

CT profilli dış cephe uygulamalarında profil, braket ve levha bağlantılarının belirlenen ölçü sınırları içerisinde yerleştirilmesi gerekir. Alçı esaslı dış cephe levhalarının taşındığı bu sistemlerde, L braketlerin yatay ve düşey aralıkları ile CT profillerin aks mesafeleri bir bütün olarak değerlendirilmelidir.

Sistem Elemanı

Sınır Değeri

L Braket Aralığı – Yatay

En fazla 600 mm

L Braket Aralığı – Düşey

En fazla 700 mm

CT Profil Aralığı

En fazla 600 mm

Alçı Levha Vida Aralığı

En fazla 200 mm

CT profillerin maksimum 600 mm aralıklarla yerleştirilmesi, dış cephe levhalarının monte edileceği düzenli bir taşıyıcı yüzey oluşturulmasını sağlar. Alçı levha vidalarının ise en fazla 200 mm aralıklarla uygulanması, levhaların profil boyunca yeterli bağlantı noktasıyla sabitlenmesine yardımcı olur. Sistem yerleşimi oluşturulurken cephe ölçüleri, kullanılacak levhanın özellikleri ve bağlantı detayları uygulama öncesinde birlikte değerlendirilmelidir.

CT Profil ile Yapılmış Dış Cephe Sistemi Analizi

CT profilli dış cephe sistemi için yapılan analiz, alçı esaslı levhaların uygulanacağı alanda ihtiyaç duyulacak profil ve bağlantı elemanlarının miktarını önceden belirlemeye yardımcı olur. Kullanılacak malzeme miktarı, tercih edilen aks aralığına bağlı olarak değişebildiğinden 600 mm ve 400 mm aks aralıkları ayrı şekilde değerlendirilebilir.

Malzeme

600 mm Aks Aralığı

400 mm Aks Aralığı

Kaplama Levhası

9,45 m²

9,45 m²

CT Profil

17,1 m

25,2 m

L Braket

25 adet

36 adet

Çelik Dübel

50 adet

72 adet

Matkap Uçlu Vida

50 adet

72 adet

Borazan Vida 25

135 adet

180 adet

Aks mesafesinin 600 mm'den 400 mm'ye azaltılmasıyla CT profil, L braket ve bağlantı elemanlarında ihtiyaç duyulan miktarın yükseldiği görülmektedir. Bu veriler, profil aralığının sıklaştırılmasının toplam malzeme gereksinimine etkisini ortaya koyar. Hesaplama 2,50 m yüksekliğinde, 9 m² giydirme duvar alanı ve %5 fire oranı esas alınarak hazırlanmıştır. Uygulamadaki gerçek sarfiyat ise cephe boyutları ve proje detaylarına bağlı olarak farklılık gösterebilir.

Dış Cephe Kaplamalarında Profil Seçerken Nelere Dikkat Edilmeli?

Dış cephe kaplamalarında profil seçimi yapılırken yalnızca profil ölçüsü değil; kaplama levhasının özellikleri, taşıyıcı sistem düzeni ve uygulama koşulları da birlikte değerlendirilmelidir. Fibercement gibi çimento esaslı levhalarda M profil, alçı esaslı dış cephe levhalarında ise CT profil kullanılan sistemler tercih edilir.

Doğru dış cephe profil sistemini belirlerken şu kriterler göz önünde bulundurulmalıdır:

  • Kaplama levhasının türü: Çimento esaslı ve alçı esaslı levhalar için farklı profil sistemleri kullanıldığından seçim, levhanın yapısına uygun şekilde yapılmalıdır.
  • Profil aralıkları: M ve CT profiller için belirlenen maksimum yerleşim aralıkları uygulama sırasında dikkate alınmalıdır.
  • Bağlantı elemanları: Braket, dübel ve vidaların sistemle uyumlu olması, profil ve kaplama levhalarının doğru şekilde sabitlenmesine yardımcı olur.
  • Cephe ölçüleri: Aks aralıklarının değişmesi, gerekli profil ve bağlantı elemanı miktarını da etkileyebilir.
  • Proje detayları: Profil yerleşimi ve malzeme sarfiyatı, yapının ölçüleri ve uygulama gereksinimleri dikkate alınarak planlanmalıdır.
  • Yalıtım ve nem bariyeri düzeni: Kullanılması durumunda ısı yalıtımı ve nem bariyeri katmanları, profil ve braket yerleşimiyle uyumlu olacak şekilde düzenlenmelidir.

Dış cephe kaplamalarında levha türüne, profil aralıklarına ve uygulama detaylarına uygun sistemi belirlemek için UMS Metal dış cephe profillerini inceleyebilirsiniz. Fibercement uygulamalarında M Profil, alçı esaslı dış cephe kaplamalarında ise CT Profil seçeneklerini değerlendirerek projenize uygun alt konstrüksiyonu planlayabilirsiniz.
